Как вручную указать последовательность обработки векторов (Последовательность обработки векторов в ArtCAM)

Дмитрий

Дата: Воскресенье, 01.02.2026, 20:38 | Сообщение # 1

Генерал-майор

Группа: Администраторы

Сообщений: 346

Репутация: 5

Статус: Оффлайн

Всем добрый вечер. ArtCam2018 - ищу, как можно задать вручную порядок
вырезания большого количества деталей. Например, есть 4 круга, хочу

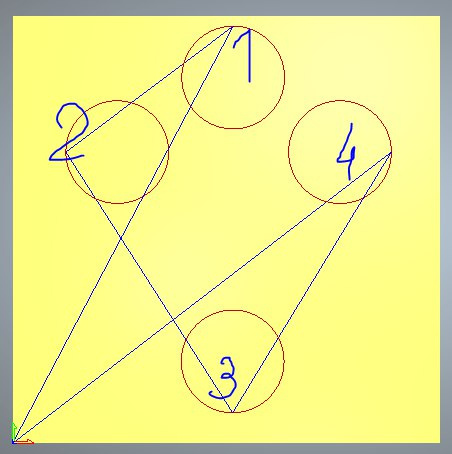

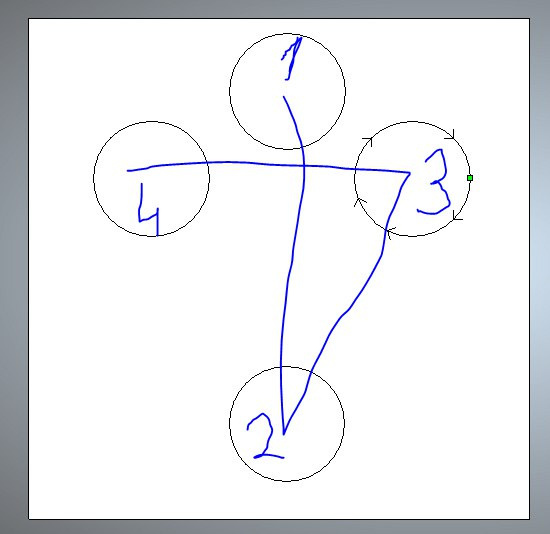

вырезать в таком порядке (см рисунок 1). Как ни кручу через "Обработка
по профилю - опции - последовательность резания - вручную", все равно
делает так (рисунок 2). Как быть? Всё это нужно, когда деталей на лист
ооочень много (буквы какие-нить из вспененного ПВХ или МПК, который
лазером фиг порежешь). Отдельно создавать траекторию для каждой буквы =
смерть, довериться автоматическому порядку Арткама, даже если по рядам
выделить элементы = отсутствие гарантии, что не оставит напоследок
деталь в центре листа и там уже не будет материала, за который можно
держаться. Точки расставляем, само собой.Раньше работал в TypeEditor - там спокойно можно было кликая с Ctrl назначать порядок обрезки контуров

Дмитрий

Дата: Воскресенье, 01.02.2026, 20:44 | Сообщение # 2

Генерал-майор

Группа: Администраторы

Сообщений: 346

Репутация: 5

Статус: Оффлайн

Цитата Дмитрий (

)

Всем добрый вечер. ArtCam2018 - ищу, как можно задать вручную порядоквырезания большого количества деталей

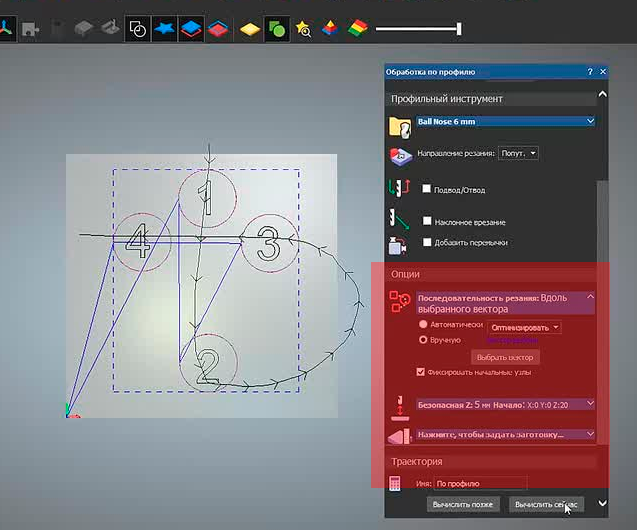

В ArtCam2018 это можно сделать с помощью кривой (вектора). Рисуем кривую по объектам в той последовательности по которой вам нужно обработка. В дальнешейм работая с кривой можно оперативно менять порядок обработки в ArtCam (кривую можно обратить, либо дополнить(продлить) и пр.) См. Рис 1 Более подробно смотрите мой бесплатный урок на Boosty
https://boosty.to/cnc-cad....st_link

Рис.1
